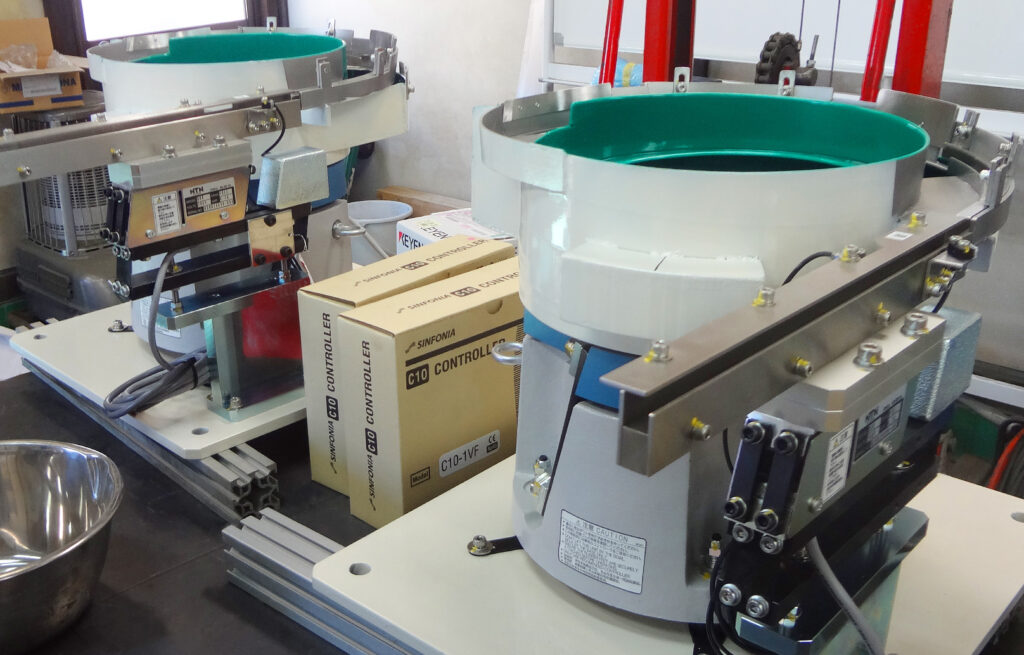

自動車部品の組み立てに使用される部品(ブッシュ)を供給するパーツフィーダ－です。
ワークは形状とサイズが若干違う二種類でしたが許容範囲の差異でしたので兼用パーツフィーダーとして設計・製作いたしました。
(ワークの形状やサイズの差異が大きく兼用での製作が困難な場合にはパーツフィーダーの部品(アタッチメント)を一部交換するタイプの兼用をご提案させていただいております)
製品実績
「樹脂製ブッシュ用」
-
製造日2020年03月18日
-
ワーク自動車部品用ブッシュ (二種類)
-
供給能力30個 / 分 一列出し
-
電源単相 AC200V 50Hz / 60Hz兼用
-
ボウル表面処理ウレタンコーティング
-
架台無し
-
オーバーフロー検知センサー
-
画像処理無し
-
切り出し部あり
-

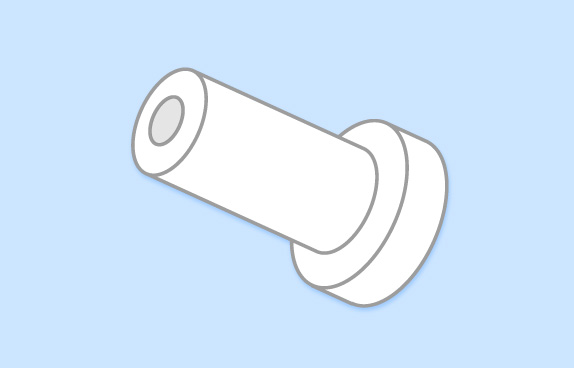

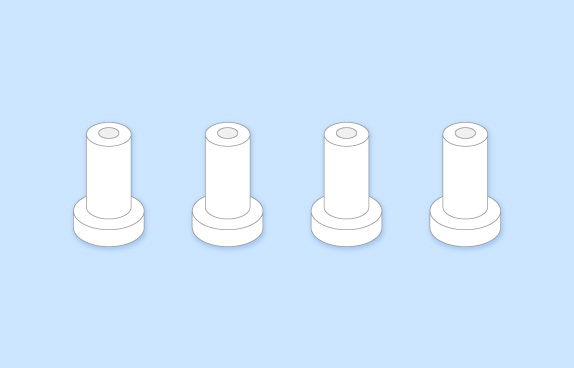

ワーク (ブッシュ)ブッシュは円筒状のパーツに被せる形で使う部品の一種です。今回は樹脂製で油等の付着物もないので比較的整列・排出が容易なワークです。 -

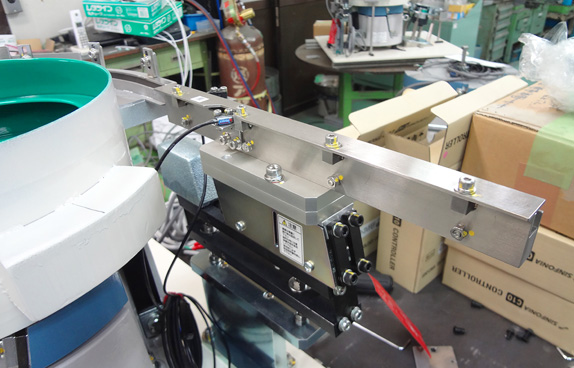

シュート部ボウルフィーダーから整列・供給されたワークを貯めて切り出しを経て次工程の機械に排出いたします。 -

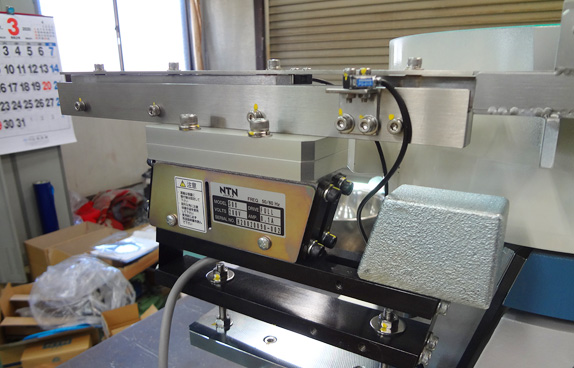

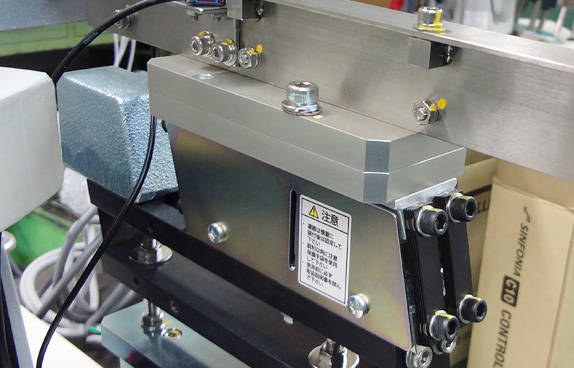

直進フィーダーフィーダー部分に溜ったワークを切り出し部に送り排出させるためにシュート部分を振動させる装置になります。 -

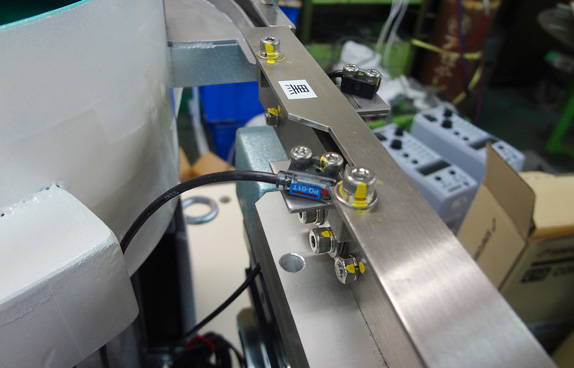

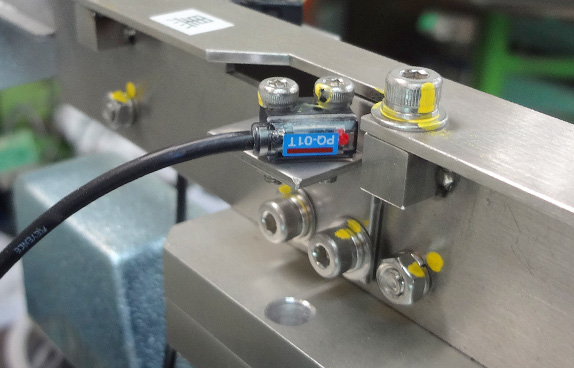

満杯センサーシュート内のワークが設定数以上に溜まってしまい溢れさせないためにボウルフィーダーの振動を停止させてワークの供給を一時的にストップいたします。
